린나이 콘덴싱 보일러 RC600 각 부의 명칭 및 에러코드 조치방법

콘덴싱 보일러 RC600과 실내온도조절기(RBMC-56)각 부의 명칭



기존의 오래된 보일러가 고장이 나서 린나이 콘덴싱 보일러로 급히 교체를 하게 되었는데요. 오늘은  린나이 콘덴싱 보일러 RC600의 각부의 명칭, 사용설명서, 자가진단 조치하는 방법을 소개합니다.

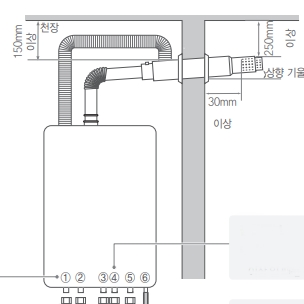

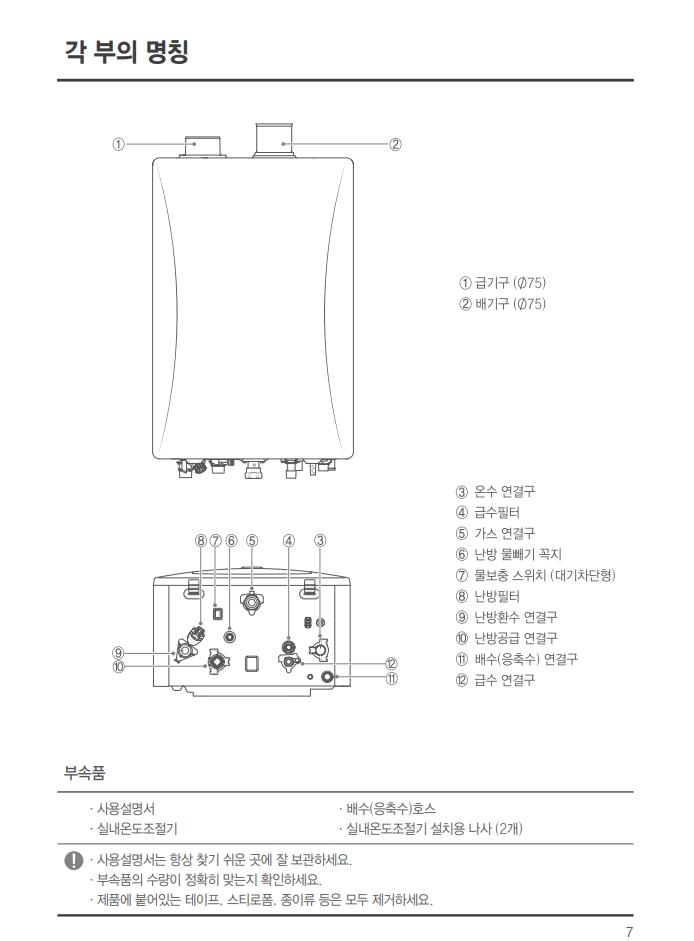

1. 콘덴싱 보일러 RC600와 실내온도조절기(RBMC-56)의 각 부의 명칭 및 표준배관도입니다.





2. 실내온도조절기(RBMC-56)의 각 부의 명칭입니다.

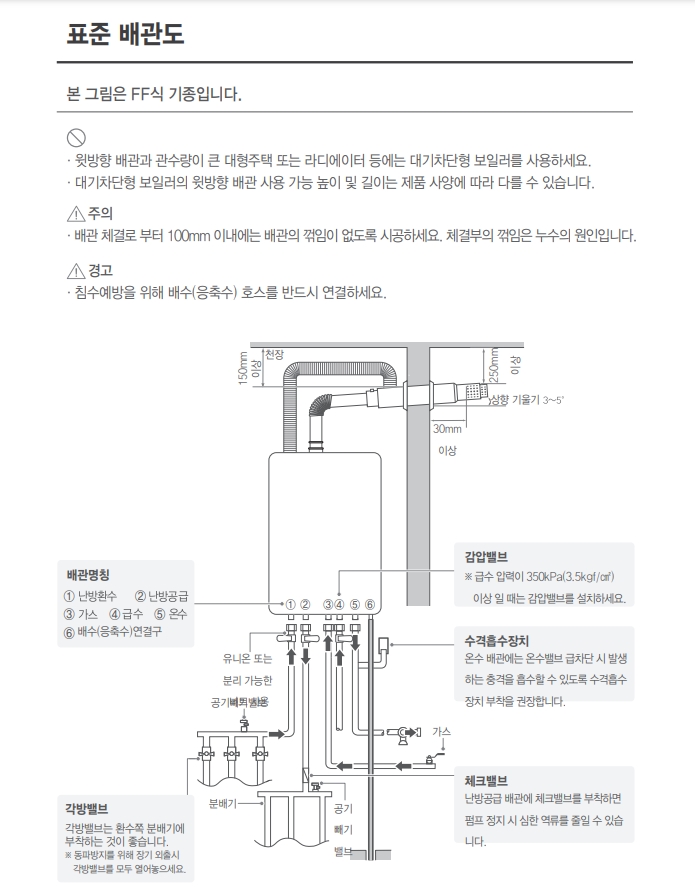

3. 표준 배관도





안전을 위한 주의사항



1. 위험 : 지시사항을 지키지 않았을 경우, 사용자가 사망하거나 중상을 입을 위험이 있습니다.

 1) 가스가 새는 것 같다면 불을 켜거나 전기기구의 스위치 조작 및 전원코드를 접촉하지 마시고, 전화사용을 하지 마세요.

 2) 가스 냄새가 날 때 조치방법

  - 곧바로 사용을 멈추고 가스 중간밸브를 잠가주세요.
  - 창문을 열어 환기를 시키세요.
  - 당사 서비스 센터로 연락하세요.
    (이때, 주변의 전화기 및 휴대전화를 사용하지 말고 외부전화를 이용하세요.)

 3) 지진, 화재 시 또는 사용 중 이상연소, 이상음, 이상한 냄새 등을 감지했을 때는 곧바로 난방 및 온수 전원을 끈 다음 가스 중간밸브를 잠그고 환기를 시키세요.

2. 경고 : 지시사항을 지키기 않았을 경우, 사용자가 사망하거나 중상을 입을 가능성이 있습니다.

 1) 불붙기 쉬운 물건은 제품 가까이 놓지 마세요.

 2) 당사 서비스 기사 이외에는 절대로 분해, 수리, 개조하지 마세요.

 3) 환기구를 막지 마세요.

 4) 반드시 제품 명판에 지정된 가스를 사용하세요.

 5) 배기통이 빠져있거나 꺾인 곳이 있는지 반드시 확인하세요.

 6) 보일러 작동 중에는 배기구, 배관 통이 매우 뜨거우므로 만지지 마세요.

3. 주의 : 지시사항을 지키지 않았을 경우, 사용자가 상해를 입거나 재산상 손해가 발생할 수 있습니다.

 1) 설치 시에는 시공 내역을 확인하세요.

 2) 가스 중간밸브의 개폐 상태를 반드시 확인하세요.
 3) 보일러에 접속하는 가스 배관은 급속 배관이나 금속 플렉시블 호스를 사용하세요.

 4) 각방 밸브가 1개 이상 열려있는지, 공기 빼기가 되어 있는지 확인하세요.

 5) 보일러의 설치공간은 배관 및 제품 보호를 위해 영하(0℃ 이하)로 떨어지지 않는 곳에 설치할 것을 권장합니다.

 6) 실내온도절기 근처에는 전열기구(전기밥솥, 온열난방기, 가습기, 커피포트 등)를 사용하지 마세요.
 7) 정격 전원 콘센트를 사용하시고, 전원코드를 임의로 연장하지 마세요.
 8) 난방 또는 온수 기능 이외로는 사용하지 마세요.
 9) 보일러 및 배관에 장시간 고여 있는 물을 마시거나 조리용 물로 사용하지 마세요.



겨울철 동파 방지를 위한 주의사항



1. 직수 배관 동결 예방 조치.

  1) 보일러의 전원코드가 콘센트에 꽂혀 있는지 반드시 확인하세요.

  2) 겨울철 2~3일 이상 집을 비워 난방을 하지 않을 때에도 각방밸브와 가스 중간밸브를 열어 놓으세요.

  3) 직수 배관 동결 예방을 위해 영하의 기온이 계속되는 한겨울에는 온수 수도꼭지에서 물이 소량 흐르도록 하세요.
  4) 노출된 배관은 반드시 단열재로 감싸주어 보온하세요.
 2. 직수 배관 동결 시 응급 자가 조치

 1) 겨울철 직수 배관이 동결되면 온수가 전혀 나오지 않습니다. 직수 배관과 온수 배관을 드라이기나 전열기를 사용해 녹여주세요. 그래도 온수가 나오지 않을 경우에는 당사 서비스 센터로 연락하세요.



보일러 전원 켜기/끄기



1. 전원버튼을 누르세요.

  1) 실내온도조절기가 켜지고, 보일러를 작동할 수 있습니다.

  2) 보일러 작동 중 전원 버튼을 누르면, 실내온도조절기가 꺼지면서 난방 및 온수 운전이 정지됩니다.



차일드락 사용하기



1. 실내온도조절기의 전원을 켠 후, 전원버튼을 3초 이상 눌러 차일드락을 설정하세요.

 1) 실내온도조절기의 액정표시부에 차일드락 표시가 점등됩니다.
 2) 차일드락 설정 중 전원버튼을 3초 이상 누르거나, 난방버튼을 길게 누르면 차일드락이 해제됩니다.



난방모드 전환하기



1. 난방모드 전환 버튼을 누르세요..

  1) 실내온도난방 온돌난방으로 전환할 수 있습니다.(구입 시 실내온도난방으로 설정되어 있습니다.)

2. 실내온도난방

  1) 실내온도조절기에 부착된 온도센서가 방 안의 온도를 감지해 실내온도를 일정하게 유지시켜 주는 방식입니다.

  2) 사용자가 방 안의 온도를 설정하면 난방이 작동됩니다.

3. 온돌난방

 1) 보일러에서 나오는 물의 온도를 감지해 방바닥 온도를 조절하는 방식입니다. 사용자가 난방수 온도를 직접 설정해 보일러를 작동시킬 수 있습니다.



난방 사용하기



1. 난방 버튼을 눌러 난방을 시작하세요.

  - 작동 중 난방 버튼을 누르면 난방이  정지됩니다.

2. 난방 온도 올림(or 내림) 버튼으로 원하는 온도를 설정하세요.

  - 현재온도가 설정온도 보다 높을 경우 보일러는 작동되지 않습니다.

  - 온돌난방에서는 난방수 설정온도가 표시되고, 실내온도난방에서는 현재 실내온도가 표시됩니다.



급속난방 사용하기



1. 난방 상태에서 난방 버튼을 길게 3초 이상 누르세요.

  - 가장 높은 온도로(실내온도 난방 40℃, 온돌난방 85℃) 설정되며 액정표시부에 연소표시가 점등됩니다.

  - 작동 중 난방 설정온도를 변경하거나 난방 버튼을 3초 이상 누르면 급속난방이 해제됩니다.

  - 급속난방기능은 최대 난방 설정온도로 25분간 작동된 후 자동으로 이전 설정온도로 복귀합니다.



온수 사용하기



1. 온수 버튼을 눌러 온수를 시작하세요.

  - 온수가 켜진 상태에서 온수버튼을 2회 누르면 온수가 꺼집니다.

2. 온수 온도 올림(or 내림) 버튼으로 원하는 온도를 설정하세요.

  - 난방과 온수가 동시에 켜진 상태에서는 온수 버튼을 눌러 온수 온도가 깜박이면 원하는 온도를 설정하세요.

  - 화상방지를 위한 안전기능으로 온수 사용 중에는 30~55℃ 구간만 변경 가능합니다. 60℃로 온도를 변경할 경우 온수 수도꼭지를 잠근 상태에서 온수 온도 올림 버튼을 눌러주세요.

3. 액정표시부에 연소표시가 점등되면 잠시 후 온수가 나옵니다.



온수 예열 사용하기



1. 온수 상태에서 온수 버튼을 길게 3초 이상 누르세요.

  - 온수 온도 표시부에 순환표시가 점등되고 예열이 시작됩니다.

  - 온수예열 해제는 온수예열 작동 중 수도꼭지 열거나 온수 버튼을 3초 이상 누르세요.



절약모드 사용하기



1. 절약 버튼을 눌러 절약모드를 시작하세요.

  - 실내온도조절기 액정표시부에 절약모드 표시가 점등됩니다.

  - 절약모드 작동 중 외출버튼을 누르면 외출 기능으로 전환됩니다.

2. 절약모드 해제는 절약모드 작동 중 절약 버튼을 누르세요.



외출 사용하기



1. 외출 버튼을 눌러 외출을 시작하세요.

  - 실내온도조절기 액정표시부에 외출 표시가 점등됩니다.

  - 4시간 간격으로 최소 난방을 반복하여 실내를 보온합니다.

2. 외출기능 해제는 외출 작동 중 외출 버튼 또는 난방 버튼을 누르세요.



동결 주의 알림



1. 실내온도조절기 액정표시부에 동결주의 알림 표시가 점등되어 있을 경우, 보일러 동결 방지 히터가 작동 중인 상태입니다.

2. 실내온도조절기 액정표시부에 동결주의 알림 표시가 깜빡일 경우, 보일러 동결방지 운전(펌프) 또는 동결 방지 연소가 작동 중인 상태입니다.

3. 동결주의 알림 표시가 나타는 경우, 보일러가 동결될 수 있으므로 보일러가 설치된 장소를 점검하시고, 보일러 및 배관이 동결되지 않도록 보온조치를 하세요.



예약 사용하기



1. 난방 버튼을 눌러 난방을 시작하세요.
2. 예약 버튼을 눌러 원하는 예약시간을 설정하세요.

  - 예약 버튼을 누를 때마다 1시간 또는 4시간 간격으로 예약시간이 변경됩니다.
3. 예약기능 해제는 예약 작동 중 예약 버튼을 누르세요.



액정표시부 밝기 조정하기



1. 전원이 꺼진 상태에서 난방 모드 전환 버튼을 3초 이상 누르세요.

2. 액정 표시부에 숫자가 표시되면 난방 전환 버튼을 반복해서 누르거나 온수온도 올림(or 내림) 버튼을 눌러 원하는 밝기 단계를 선택하세요.
3. 전원 버튼을 누르거나, 5초 동안 기다리면 설정값 저장 후 전원 꺼짐 상태로 복귀됩니다.



우선표시



1. 2개의 실내온도조절기가 연결된 경우, 최근에 설정한 실내온도조절기의 액정표시부에 우선표시가 나타납니다.

2. 우선표시가 있는 실내온도조절기의 설정대로 보일러가 작동됩니다.



청소 및 손질방법



1. 보일러 관리하기

 1) 청소 및 손질 시에는 전원코드를 뽑으세요.

 2) 젖은 헝겊으로 보일러 본체와 실내온도조절기를 닦지 마세요.

 3) 보일러 본체를 청소할 때는 솔, 광택제, 신나 등을 사용하지 마세요.

 4) 청소 및 손질 후에는 보일러 및 배기구 연결부의 변형 또는 빠짐이 없는지 점검하세요.

 5) 난방필터에 이물질이 끼어 있을 경우 제품 수명이 단축될 수 있으며, 방이 따뜻하지 않거나 소음이 발생할 수 있습니다.

 6) 정기적으로 아래의 필터 청소방법에 따라 배관 내 이물질을 제거하세요.

2. 필터 청소하기

 1) 전원코드를 뽑으세요

   - 정지 후 20분 정도 기다리신 후에 청소하세요.

 2) 급수밸브를 잠가주시고 물 빼기 꼭지를 왼쪽으로 돌리세요. 보일러 내부의 물(약 5L 정도)이 빠집니다.

  - 물이 뜨거울 수 있으므로 조심하세요.

 3) 동전 등을 이용해 난방필터 및 급수필터 손잡이를 왼쪽으로 돌려서 빼주세요.

  - 남아 있는 물이 뜨거울 수 있으니 조심하세요.

 4) 필터 청소 후 다시 조립하세요.

  - 물빼기꼭지를 잠그는 것을 잊지 마세요.

  - 고무링에 이물질이 묻거나 손상되지 않도록 주의하세요.

 5) 전원코드를 다시 꽂은 후 급수밸브를 열어주시고, 실내온도조절기의 전원버튼으로 보일러를 켜주세요.



고장신고 전 확인사항



이상내용	확인사항	조치방법
가스 냄새가 나요.	1. 즉시 가스 사용을 중단하고, 가스 중간밸브를 잠근 다음 모든 창문과 문을 열어 환기를 하세요. 2. 성냥이나 라이터 등의 불꽃, 실내 전등 스위치나 전기기기를 작동시키면 스파크로 인해 폭발사고의 위험이 있으므로 절대 사용하지 마세요. 3. 가스 공급처로 연락하세요.  ※ 정기적으로 가스배관 연결부위에 비눗물 검사를 실시해 가스 누설 여부를 확인하세요.
배기가스 냄새가 나요.	1. 급/배기구가 막혀 있지 않나요? 2. 급배기통이 빠져있거나, 껵여있지 않나요?	1. 즉시 보일러 사용을 중단하세요. 2. 설치업자에게 연락해 점검 또는 수리를 의뢰하세요.
점화가 되지 않아요.	1. 전원코드는 연결되어 있나요? 2. 설정온도가 현재온도보나 낮게 설정되어 있지 않나요? 3. 액정부에 [11] 표시가 나타나지 않나요? 4. 가스는 정상적으로 공급되고 있나요?	1. 전원코드를 꽃으세요. 2. 설정온도와 현재온도를 확인하세요. 3. 일단 보일러를 끈 후 다시 가동시키세요. 동일증상이 반복되면 서비스센터로 연락하세요. 4. 가스 중간밸브를 열거나 LP가스의 경우 새 것으로 교환하세요.
이상한 소음이 나요.	1. 보일러가 벽에 잘 부착되어 있나요? 2. 급배기통이 흔들리는 소음인가요? 3. 배관 내부에 물이 흐르는 소리가 크게 들리나요?	1. 벽 고정 나사를 죄어 흔들리지 않게 하세요. 2. 설치업자에게 연락해 점검 또는 수리 의뢰하세요. 3. 각방분배기 상단에 설치된 수동공기빼기 마개를 열어 난방 배관내의 공기를 빼세요.
방이 뜨겁지 않아요.	1. 난방이 켜져 있나요? 2. 난방온도가 너무 낮지 않나요? 3. 예약 및 외출기능이 설정되어 있지 않나요? 4. 온수 사용중이 아닌가요? 5. 각방밸브가 잠겨져 있지 않나요? 6. 각방제어기기 꺼져 있지 않나요? 7. 난방필터가 막혀있지 않나요? 8. 배관 내 공기가 남아있지 않나요?	1. 난방전원 버튼으로 난방을 켜주세요. 2. 난방온도를 적절하게 조절하세요. 3. 예약시간을 줄이거나 외출을 해제하세요. 4. 온수 사용 중에는 난방이 되지 않습니다. 5. 각방밸브를 열어주세요. 6. 각방제어 사용시 각방에서 온도조절을 하세요. 7. 난방필터를 청소하세요. 8. 각방분배기 상단의 수동공기빼기 마개를 열어  배관 내 공기를 빼세요
온수가 나오지 않아요.	1. 온수가 켜져 있나요? 2. 단수되거나 급수밸브가 잠겨있지 않나요? 3. 급수필터가 막혀 있지 않나요? 4. 수압이 너무 낮아 유량이 적지 않나요? 5. 수도꼭지를 너무 적게 열지 않았나요? 6. 냉온수 혼합시 냉수쪽으로 너무 열지 않았나요?	1. 온수전원 버튼으로 온수를 켜주세요. 2. 급수때까지 기다리거나 급수밸브를 열어 주세요. 3. 급수필터를 청소하세요. 4. 수압이 낮아 온수 수도꼭지를 다 열어도 물량이  분당 2.3L이하이면 온수를 사용할 수 없습니다.  가압장치 설치를 의뢰하세요. 5. 분당 2.3L이상이 되도록 수도꼭지를 조절하세요. 6. 냉수 혼합량을 조절하세요.
온수온도가 너무 낮아요.	1. 온수 온도가 낮게 설정되어 있지 않나요? 2. 여러 곳에서 동시에 온수를 사용하지 않나요? 3. 냉수 혼합량이 너무 많지 않나요?	1. 온수 온도를 높은 온도로 설정하세요. 2. 동시에 여러곳에서 사용하면 온수량이 줄어듭니다. 3. 냉수 혼합량을 줄이세요.



실내온도조절기(RBMC-56) 에러코드 자가진단조치



보일러가 작동되지 않고 실내온도조절기의 액정표시부에 숫자가 깜빡거리면 다음 사항을 확인하세요.
(액정표시부의 네 자리 숫자 중 좌측의 숫자를 확인하세요.)



에러코드	사용상태	내용	조치방법
02	난방,온수	반복 리셋이상	1. 전원코드를 뽑은 후 다시 꽂아 주세요. 잠시 후 난방 또는 온수를 시작하세요. 2. 동일증상 발생 시 당사 서비스센터로 연락해 점검하세요.
07	온수	8시간 이상 온수 사용	1. 온수 꼭지를 잠근 후 실내온도조절기의 온수 버튼을 눌러 보일러를 다시  가동시키세요. 2. 온수 꼭지가 열린 곳이 없으면 온수 배관의 누수 가능성이 있으므로 설비 업체에 점검 및 수리를 의뢰하세요
11	난방,온수	점화되지 않음	1. 가스 중간밸브가 열려있는지 확인한 후 난방을 끈 다음 다시 가동시키세요
12	난방,온수	도중실화	1. 가스공급 압력이 정상인지 확인하세요.(다른 가스 기기를 켜보세요.) 2. 가스공급처에 점검을 요청하세요.
14	난방,온수	안전회로이상 과열방지장치	1. 보일러 사용을 잠시(최대 30분) 멈춘 후 난방 또는 온수 버튼을 누르세요. 2. 동일 증상이 반복되면 당사 서비스 센터로 연락해 점검하세요
15	난방,온수	물 순환 이상	1. 급수가 정상적으로 공급되는지 확인하세요. 2. 난방, 급수 배관의 동결 여부를 확인하세요. 3. 설치 초기 공기빼기가 충분히 되지 않았을 경우 전원을 뺀 다음 다시 꽂아  시운전을 실시하세요. 4. 이상이 없다면 전원코드를 뽑은 다음 다시 꽂아 주시고 보일러를 켜 주세요
16	난방,온수	과열검지	1. 각방밸브가 열려 있는지 확인하세요. (밸브가 최소 1개 이상 열려 있어야 합니다.) 2. 각방 분배기 상단에 설치된 수동 공기빼기 마개를 열어 난방 배관 내의 공기를 빼세요. 3. 난방필터를 청소하세요.
17	난방,온수	누수검지	1. 보일러 또는 난방배관과 분배기의 누수 확인 조치후 재운전 하세요. 2. 설치초기 난방배관과 분배기의 공기빼기가 충분히 되지 않았을 경우  전원을 뺀 다음 다시 꽂아 시운전을 다시 실시하세요.
19	난방,온수	배기온도이상 (고온)	1. 난방 또는 온수전원 버튼으로 끈 다음 다시 가동시키세요. 2. 동일 증상 발생 시 당사 서비스 센터로 연락해 점검하세요
20	난방,온수	Dip S/W이상
28	난방,온수	통신이상
29	난방,온수
31	난방,온수	난방 써미스터 이상
34	온수	온수 써미스터 이상
35	난방	실내온도 써미스터 이상	1. 먼저 당사 서비스 센터로 연락해 서비스를 신청하시고,  난방방법을 온돌난방으로 전환하세요
36	난방	동결예방 써미스터 이상	1. 난방 또는 온수전원 버튼으로 끈 다음 다시 작동시키세요. 2. 동일 증상 발생 시 당사 서비스 센터로 연락해 점검하세요
38	난방,온수	배기 써미스터 이상
43	난방,온수	수위 이상
44	전원연결	수위 논리 이상	1. 전원코드를 뽑은 후 다시 꽂아 주십시오. 잠시 후 난방 또는 온수를 켜 주세요. 2. 동일 증상 발생시 당사 서비스 센터로 연락해 점검하세요
48	난방,온수	GAS경보기 이상	1. 사용을 중지 하시고 당사 서비스 센터로 연락해 점검을 요청하세요
56	전원연결	보급수 이상 만수위 이상	1. 급수밸브가 열려있는지 확인하고 단수 여부를 확인해 주세요. 2. 이상이 없을 시 당사 서비스 센터로 연락해 점검하세요.
61	난방,온수	송풍팬 제어 이상	1. 보일러를 끈 다음 다시 가동시키세요. 2. 동일 증상 발생시 당사 서비스센터로 연락해 점검하세요
71	난방,온수	전자변 이상	1. 난방 또는 온수전원 버튼으로 끈 다음 다시 가동시키세요. 2. 동일 증상 발생시 당사 서비스센터로 연락해 점검하세요.
72	난방,온수	의사염 검지
89	전원연결	완전동결 검지	1. 열선 등의 전열기기를 이용해 해동 시킨 후 파손된 부품을 교체하세요. 2. 내부 부품이 파손되어 누수가 있을 시 당사 서비스 센터로 연락해 점검하세요
90	난방,온수	배기구 막힘 검지	1. 배기 연도 설치상태 이상 여부를 확인하세요.(막힘, 꺾임) 2. 동일 증상 발생시 당사 서비스 센터로 연락해 점검하세요. 3. 중화수 배출관(배수)이 막히거나 꼬여있는지 확인하시고, 이 경우 원활히  배수가 되도록 조치해주세요.
94	난방,온수	전원 주파수 이상	1. 난방 또는 온수전원 버튼으로 끈 다음 다시 가동시키세요. 2. 동일 증상 발생시 당사 서비스 센터로 연락해 점검하세요
96	시운전	온수측 시운전 이상 검지	1. 급수밸브가 열려 있는지 확인하세요. 2. 전원코드를 뺀 다음 다시 꽂아 다시 시운전을 실시하세요
97	시운전	난방측 시운전 이상 검지
99	난방,온수	배기 폐쇄	1. 배기연도설치, 상태점검, 찌그러짐, 막힘 등을 확인하세요. 2. 시공자에게 조치 의뢰하세요. 3. 동일 증상 발생시 당사 서비스 센터로 연락해 점검하세요. 4. 중화수 배출관(배수)이 막히거나 꼬여있는지 확인하시고, 이 경우 원활히  배수가 되도록 조치해주세

※ 에러코드  = 자가진단표시
